BRFS50 生産中止予定(2019年11月20日)

2013年発売

切替推奨品

形状 機種名 発売 標準価格
(税別)
カタログ
取扱説明
置換え資料
POL BRFS60 2013年 5,100円
  • カタログ
  • 取扱説明
    • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください

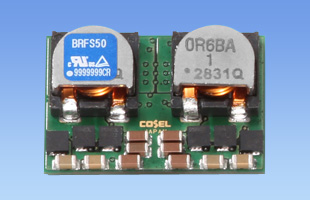

    BRFS50の特長

    小型・高効率の非絶縁型DC / DCコンバータ
    5V ~ 12Vの幅広いバス電圧に対応。
    当社独自のロバストコントロールにより、高速応答を実現
    過電流保護・過熱保護
    リモートセンシング可能
    リモートコントロール・並列運転・POWERGOOD・起動シーケンスなどの豊富な機能
    RoHS対応

    呼称方法と製品オプション

    BRF(1) S(2) 50(3) L(4) - (5)


    (1)シリーズ名
    (2)単一出力
    (3)定格出力電流
      30:30A
      40:40A
      50:50A
      60:60A
      100:100A
      120:120A
      150:150A
    (4)タイプ
      空白:標準タイプ
      L :低背タイプ(50Aのみ)
      S :小型タイプ(60Aのみ)
    (5)オプション
      R:リモートコントロール(正論理)
      I:POWERGOOD付(BRFS30/40/60Sのみ)
      P:並列運転可能(BRFS40/60Sのみ)
      Y1:高速制御特性(BRFS100のみ)
      D:周波数同期機能付(BRFS120/150)
      L:放熱用端子付(BRFS120/150)

    仕様(概要)

    項目 仕様
    入力電圧 DC4.5 ~ 14.0V
    出力 電圧・電流 1.2V 50.0A
    電圧可変範囲 外付抵抗にて可変可能
    0.7 ~ 2.0V
    付属機能 過電流保護 定格電流の105% minで動作(間欠過電流、自動復帰)
    過電圧保護 -
    リモートコントロール 可能(負論理:Lで出力ON、Hで出力OFF)
    リモートセンシング 可能(+Sのみ)
    その他 -
    使用温・湿度 -40 ~ +85℃, 20 ~ 95%RH(結露なし)※
    適応規格 安全規格 UL60950-1, C-UL (CSA60950-1), EN60950-1 取得
    雑音端子電圧 -
    高調波電流 -
    構造 外形寸法(W×H×D) 33.0×9.5×22.9mm
    質量 15g max
    冷却方法 自然空冷 / 強制通風
    標準価格(税抜) 4,800円
    無償補償期間 5年
    • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

    ブロックダイヤグラム

    各種ドキュメントダウンロード

    テクニカルデータ
    CADデータ DXF
    3D CADデータ STEP
    IGES
    • ※掲載していない資料もあります。詳しくはお問い合せください。
