定格入力：DC4.5 ～ 14.0V
定格出力電流：100A
定格出力電流：100A
| 無償補償期間 | 5年 |
|---|
※リモートコントロールを使用しない場合は、GNDとRCをショートしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、GNDと-Sをそれぞれショートしてご使用ください。
BRDS100の特長
小型・高効率の非絶縁型DC / DCコンバータ5V ～ 12Vの幅広いバス電圧に対応。
当社独自のロバストコントロールにより、高速応答を実現
過電流保護・過熱保護
リモートセンシング可能
リモートコントロール・並列運転・POWERGOOD・起動シーケンスなどの豊富な機能
PMBus通信によるモニタリング機能および各種設定値の変更が可能
RoHS対応
呼称方法と製品オプション
BRD(1) S(2) 60(3) S(4)- □(5)
(1)シリーズ名
(2)単一出力
(3)定格出力電流
40：40A
60：60A
100：100A
120：120A
150：150A
(4)タイプ
空白：標準タイプ
S ：小型タイプ（60Aのみ）
(5)オプション
R：リモートコントロール（正論理）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| BRDS100 | - | 1.2V 100.0A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

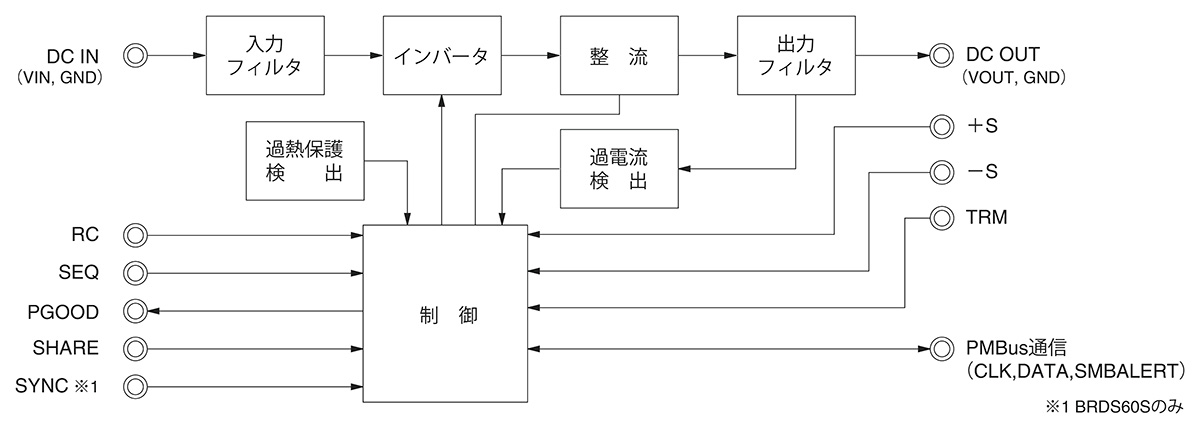

ブロックダイヤグラム
