テクニカルドキュメント：三相用ノイズフィルタの単相入力について｜技術情報

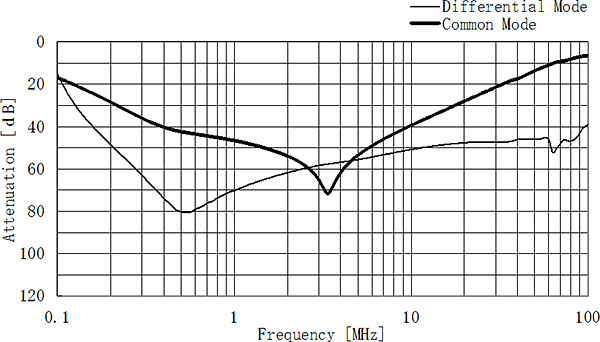

当社の三相三線式のノイズフィルタは、単相入力としても使用可能です。三相入力、および単相入力想定時の減衰特性データ（例：TAC-30-683）を以下に示します。特性に大きな差がないことを確認しております。

ただし、各相に流れる電流が同一になるようにご使用ください。想定される減衰特性が得られない可能性があります。

また、当社の三相ノイズフィルタの定格電圧はAC500Vですが、AC100VやAC200V入力でも使用できます。

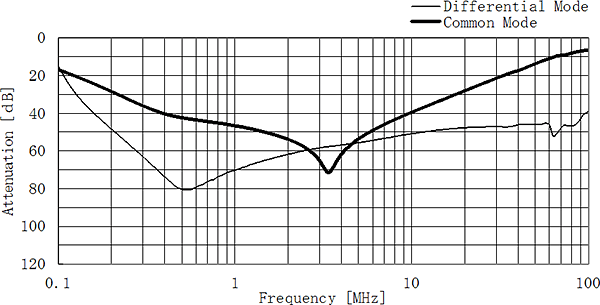

三相入力　減衰特性（測定回路：図2.1、図2.2参照）

実機にてご評価の上、ご使用いただきたくお願いいたします。

図2.1　ノーマルモード減衰特性測定回路

図2.2　コモンモード減衰特性測定回路

図2.3　ノーマルモード減衰特性測定回路

図2.4　コモンモード減衰特性測定回路
