1.ノイズの発生源

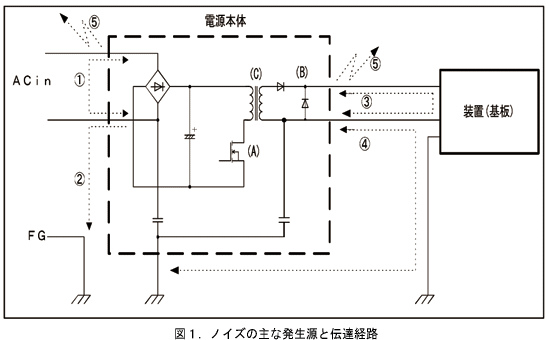

スイッチング電源は、高電圧をスイッチング制御するため、動作時は少なからずノイズを発生します。スイッチング電源の主なノイズ発生源を図1に示します。
- (1)スイッチングトランジスタ・・・・・(A)
- (2)出力整流器・・・・・(B)
- (3)出力トランス・・・・・(C)
2.ノイズの伝達経路
電源から発生するノイズは、伝達される端子、経路によって下記のように分類されます。ノイズの伝達経路を図1に示します。
- (1)雑音端子電圧:電源入力端子から伝達
(入力帰還ノイズ)
- ノーマルモード:電源ライン間に発生・・・・・①
- コモンモード:電源ライン-FG間に発生・・・・・②
- (2)出力ノイズ:電源出力端子から伝達
- ノーマルモード:電源ライン間に発生・・・・・③
- コモンモード:電源ライン-FG間に発生・・・・・④
- (3)雑音電界強度:電源本体、または入出力線から直接放射・・・・・⑤
(輻射ノイズ)
