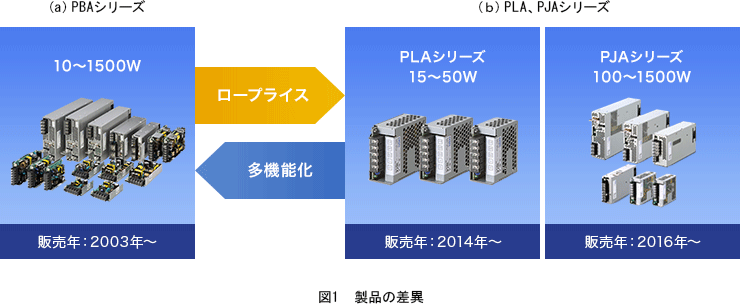

PBAシリーズ、PLA、PJAシリーズともに当社ユニット電源になります。各シリーズの電力ラインアップは表1を参照願います。
PLA、PJAシリーズは、PBAシリーズのロープライス化となり、それにともない仕様が一部異なります。仕様の差異を表2~5に示しますので、ご確認の上、お客様に合ったシリーズを選定いただきたくお願いいたします。
シリーズ | 定格出力電力 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
10 | 15 | 30 | 50 | 75 | 100 | 150 | 300 | 600 | 1000 | 1500 | ||
PBA | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
PLA,PJA | PLA | - | ● | ● | ● | - | - | - | - | - | - | - |
PJA | - | - | - | - | - | ● | ● | ● | ● | ● | ● |
項番 | 項目 | 内容 | PBA10F/15F/30F /50F/75F |
PLA15F/30F/50F | 備考 | |
---|---|---|---|---|---|---|
1 | 電気特性 | 入力電圧 | AC85~264V | AC85~264V AC115V未満で入力ディレーティングが必要になります。 |
||
2 | 効率[%] | 10W | 77typ | - | DC24V出力品の参考値 AC200Vin,Io=100%(PBA) AC230Vin,Io=100%(PLA) |
|
3 | 15W | 78typ | 80typ | |||
4 | 30W | 81typ | 83.5typ | |||
5 | 50W | 84typ | 84typ | |||
6 | 75W | 85typ | - | |||
7 | 使用温度範囲 | -10℃~71℃ | -20℃~70℃ | PLAを-10℃~-20℃で使用する際は、負荷ディレーティングあり | ||
8 | 構造 | 外形サイズ | 10W | 31×78×68mm | - | 端子台およびねじ含まず |
9 | 15W | 31×78×85mm | 38×80×73mm | |||
10 | 30W | 31×78×103mm | 38×80×88mm | |||
11 | 50W | 31×82×120mm | 38×80×99mm | |||
12 | 75W | 32×82×135mm | - | |||
13 | ケースカバー | 無し オプション-Nで対応可能 |
有り 標準でケースカバー付き |
|||
14 | 冷却方法 | 自然空冷 | 自然空冷 |
ハッチング部分はメリットがあるエリア
その他、詳細につきましてはHPの仕様、取扱説明をご確認願います。
項番 | 項目 | 内容 | PBA100F/150F | PJA100F/150F | 備考 | |
---|---|---|---|---|---|---|
1 | 電気特性 | 入力電圧 | AC85~264V | AC85~264V AC115V未満で入力ディレーティングが必要になります。 |
||
2 | 効率[%] | 100W | 86typ | 88typ | DC24V出力品の参考値 AC200Vin,Io=100%(PBA) AC230Vin,Io=100%(PJA) |
|
3 | 150W | 88typ | 90typ | |||
4 | 使用温度範囲 | -10℃~71℃ | -20℃~70℃ | PJAを-10℃~-20℃で使用する際は、負荷ディレーティングあり | ||
5 | 構造 | 外形サイズ | 100W | 32×93×147mm | 41×97×109mm | 端子台およびねじ含まず |
6 | 150W | 34×93×168mm | 41×97×129mm | |||
7 | ケースカバー | 無し オプション-Nで対応可能 |
有り 標準でケースカバー付き |
|||
8 | 冷却方法 | 自然空冷 | 自然空冷 | |||
9 | 付属機能 | 待機電力の低減 | × | ○ 無負荷時消費電力:1.5W typ |
PJAでは待機電力低減のため、Io=0~30%でリップル、リップル仕様変更 |
ハッチング部分はメリットがあるエリア
その他、詳細につきましてはHPの仕様、取扱説明をご確認願います。
項番 | 項目 | 内容 | PBA300F/600F | PJA300F/600F | 備考 | |
---|---|---|---|---|---|---|
1 | 電気特性 | 入力電圧 | AC85~264V | AC85~264V AC100V未満で入力ディレーティングが必要になります。 |
||
2 | 効率[%] | 300W | 82typ | 86typ | DC24V出力品の参考値 AC200Vin,Io=100%(PBA) AC230Vin,Io=100%(PJA) |
|
3 | 600W | 84typ | 88typ | |||
4 | ピーク出力電流 | ○ 出力電圧24V品のAC200V系入力時のみ |
× | |||
5 | 使用温度範囲 | -20℃~71℃ | -20℃~70℃ | |||
6 | 構造 | 外形サイズ | 300W | 102×42×170mm | 102×41×190mm | 端子台およびねじ含まず |
7 | 600W | 120×61×190mm | 120×61×215mm | |||
8 | 冷却方法 | 強制通風 (吸い込み) |
強制通風 (吐出し) |
|||
9 | 付属機能 | 0V近くまでの出力電圧可変 | ○ | × | 詳細は、カタログ、取扱説明参照 | |
10 | 外部電圧印加による出力可変 | ○ | × | |||
11 | AUX(補助電源) | ○ | × | |||
12 | リモートコントロール | ○ | × オプション-Rで可能。ただし外部駆動電源必要 |
|||
13 | リモートセンシング | 300W | ○ | × | ||
14 | 600W | ○ | × オプション-Wで可能。 |
|||
15 | アラーム信号 | 300W | ○ | × | ||
16 | 600W | ○ | × オプション-Wで可能。 |
|||
17 | 並列運転 | 300W | ○ | × | ||
18 | 600W | ○ | × オプション-Wで可能。 |
ハッチング部分はメリットがあるエリア
その他、詳細につきましてはHPの仕様、取扱説明をご確認願います。
項番 | 項目 | 内容 | PBA1000F/1500F | PJA1000F/1500F | 備考 | |
---|---|---|---|---|---|---|
1 | 電気特性 | 入力電圧 | AC85~264V PBA1500FはAC90V以下で入力ディレーテイング必要になります。 |
AC85~264V AC115V未満で入力ディレーティングが必要になります。 |
||
2 | 効率[%] | 1000W | 86typ | 88typ | DC24V出力品の参考値 AC200Vin,Io=100%(PBA) AC230Vin,Io=100%(PJA) |
|
3 | 1500W | 87typ | 88typ | |||
4 | ピーク出力電流 | ○ PBA1000F:出力電圧24V品のAC200V系入力時のみ PBA1500F:出力電圧24V、36V品のAC200V系入力時のみ |
× | |||
5 | 使用温度範囲 | -20℃~71℃ | -20℃~70℃ | |||
6 | 構造 | 外形サイズ | 1000W | 150×61×240mm | 150×61×240mm | 端子台およびねじ含まず |
7 | 1500W | 178×61×268mm | 178×61×268mm | |||
8 | 冷却方法 | 強制通風 (吸い込み) |
強制通風 (吐出し) |
|||
9 | 付属機能 | 0V近くまでの出力電圧可変 | ○ | × | 詳細は、カタログ、取扱説明参照 | |
10 | 外部電圧印加による出力可変 | ○ | × | |||
11 | AUX(補助電源) | ○ | × | |||
12 | リモートコントロール | ○ | × オプション-Rで可能。ただし外部駆動電源必要 |
|||
13 | リモートセンシング | ○ | × オプション-Wで可能。 |
|||
14 | アラーム信号 | ○ | × オプション-Wで可能。 |
|||
15 | 並列運転 | ○ | × オプション-Wで可能。 |
ハッチング部分はメリットがあるエリア
その他、詳細につきましてはHPの仕様、取扱説明をご確認願います。
