Q&A
出力側接地コンデンサについて

1.FG端子と出力-Vの接続について

FG端子と出力-V端子を接続されましても電源動作に問題ございません。ただし、絶縁耐圧仕様が削除となります。目安としては、1次-2次間の絶縁耐圧が1次-FG間と同等となります。

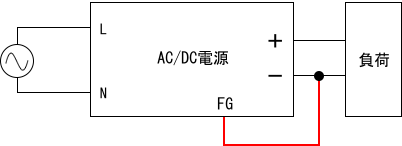

図1 FG端子 - 出力-V端子接続

2.2次側接地コンデンサの削除について

2次側接地コンデンサを削除した場合、2次側電位(出力電圧)が不安定になる場合があります。また、出力コモンモードノイズ(リップルノイズ)も増大いたしますので、十分ご評価の上ご使用ください。

図2 2次側接地コンデンサ削除
