DC-DCコンバータの応用例

1.DC-DCコンバータの入力電圧例

(1)AC-DC電源(直流安定化電源)を使用する場合

AC-DC電源(直流安定化電源)を使用する場合

(2)交流電源を使用する場合

交流電源を使用する場合

(3)バッテリー駆動の機器で使用する場合

バッテリー駆動の機器で使用する場合

2.DC-DCコンバータの使用例

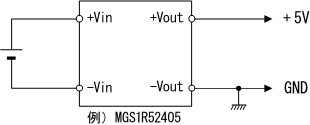

(1)出力回路にフローティング機能を要する場合

出力回路にフローティング機能を要する場合

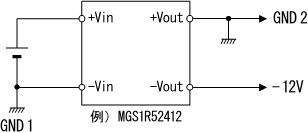

(2)極性反転出力を取り出す場合

極性反転出力を取り出す場合

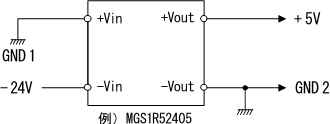

(3)入力電圧が-電源の場合

入力電圧が-電源の場合

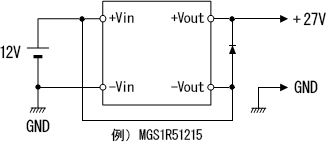

(4)入力電圧+出力電圧を取り出す場合

入力電圧+出力電圧を取り出す場合

  • 出力電流はDC-DCコンバータの定格出力電流を超えないようにしてください。
  • 出力電圧変動は、入力電圧の変動とDC-DCコンバータ出力電圧の変動との和になります。
    負荷短絡時、入力電源の容量次第で過大な電流が流れることになります。

3.W出力(±)タイプの使用例

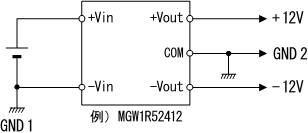

(1)W出力(±)タイプの通常使用

W出力(±)タイプの通常使用

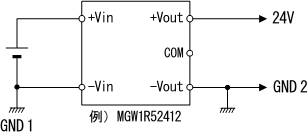

(2)±12V⇒24V出力として使用する場合

±12V⇒24Vとして使用する場合

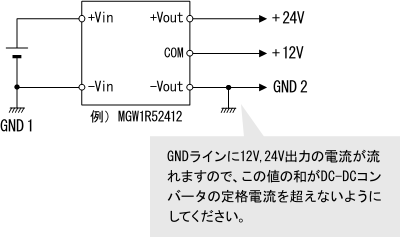

(3)同じ極性の2出力で使用する場合

同じ極性の2出力で使用する場合

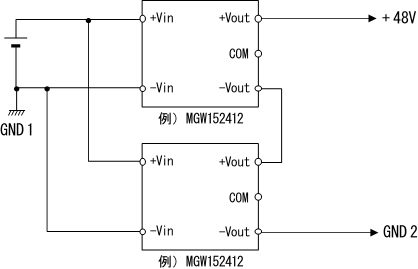

(4)48V出力で使用する場合

48V出力で使用する場合
