ピーク、パルス電流に対応するためには?

1.ピーク、パルス電流とは

電流値がパルス状に変化する電流を、パルス電流といいます。また、ピーク電流値が定格電流を越える場合は、ピーク電流といいます。
実際の装置としては、プリンターのモータや印字ヘッド、LED表示器、HDD、FDD等があります。ピーク電流が定格値以内の場合は、特に使用上問題はありません。

2.ピーク電流の対応方法

基本的には、定格電流を越える電流を連続的に流すことはできませんが、ピーク電流が流れる時間が短い場合、次のような対応が可能です。

(1)オン時間が数μSの場合

特に出力にコンデンサを外付けしなくても、電源内部の出力平滑コンデンサでピーク電流を供給できます。

(2)オン時間が数μS~数mSの場合

出力にコンデンサを外付けすることで、ピーク電流を流すことができます。

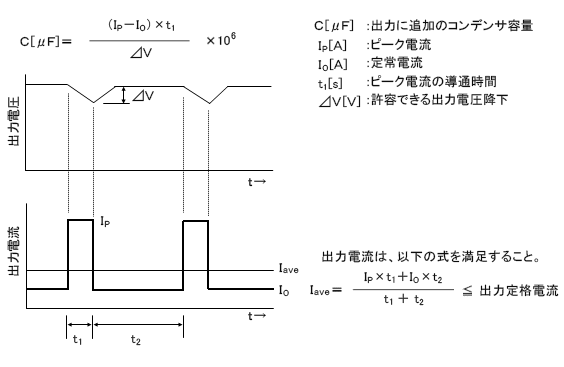

外付けするコンデンサの容量は、以下の式で求めることができます。

ピーク電流の対応方法

(3)オン時間が数mS以上の場合

機種によってはピーク対応の電源を用意しております(オプション-H仕様)。
