定格入力：AC85 ～ 264V 1Φ
定格出力電力：500W
出力電圧：12V、28V、48V
定格出力電力：500W
出力電圧：12V、28V、48V
| 無償補償期間 | 5年 |
|---|
※ +BC -BC間短絡は、内部素子を破壊しますので、絶対避けてください。
※出力の可変を行わない場合は、TRMはオープンにしてご使用ください。
※リモートセンシングを使用しない場合は、+VOUTと+S、-V0UTと-Sをそれぞれショートしてご使用ください。

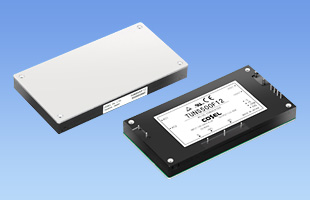

TUNS500Fの特長
パワーモジュール型AC - DCコンバータ高調波電流規制対応（IEC61000-3-2 適合）
世界の通信機器業界の標準パッケージであるブリックサイズ
過電流保護・過電圧保護・過熱保護
出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用
ピーク出力電流対応
呼称方法と製品オプション
TUN(1) S(2) 500(3) F(4) 48(5) - □(6)
(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
T：ヒートシンク取付け穴
（Φ3.4 貫通穴）
Y1：出力電圧可変範囲±20%品
（48Vのみ）
R1：リモートコントロール付
R2：リモートコントロール付
（待機電力低減品）
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| TUNS500F12 | 504W | 12V 42A（ピーク:55A） |
| TUNS500F28 | 504W | 28V 18A（ピーク:24A） |
| TUNS500F48 | 504W | 48V 10.5A（ピーク:14A） |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

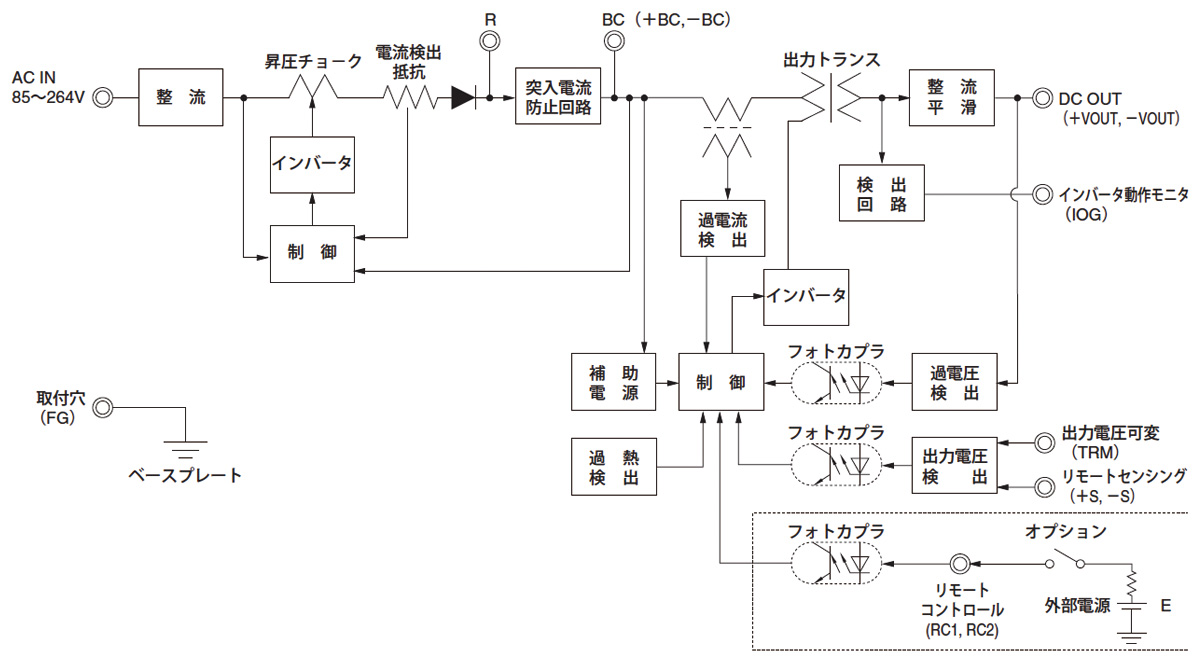

ブロックダイヤグラム
