定格入力：85 ～ 264VAC 1Φ
定格出力電力：20W
出力電圧：5V、12V、15V、24V
定格出力電力：20W
出力電圧：5V、12V、15V、24V
| 無償補償期間 | 5年（取扱説明書参照） |
|---|
本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
※基板単体タイプの 新製品 TECSシリーズは こちら
TEPS20Fの特長
高効率小型化
高調波電流規制対応（IEC61000-3-2準拠）
低待機電力（0.1Wtyp at AC230V時）
製品紹介動画
手のひらサイズのAC-DC電源 TECS/TEPSシリーズの紹介
呼称方法と製品オプション
TEP(1) S(2) 20(3) F(4) □□(5) - □(6)
(1)シリーズ名(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
E2：低漏洩電流
H：ピーク電流対応（12/24Vのみ）
N：カバー付
詳細は取り扱い説明のオプションの項をご参照ください。
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| TEPS20F05 | 20.0W | 5V 4.0A |
| TEPS20F12 | 20.4W | 12V 1.7A |
| TEPS20F12-H | 20.4W（30.0W） | 12V 1.7A（ピーク：2.50A） |
| TEPS20F15 | 20.25W | 15V 1.35A |
| TEPS20F24 | 20.4W | 24V 0.85A |
| TEPS20F24-H | 20.4W（30.0W） | 24V 0.85A（ピーク：1.25A） |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

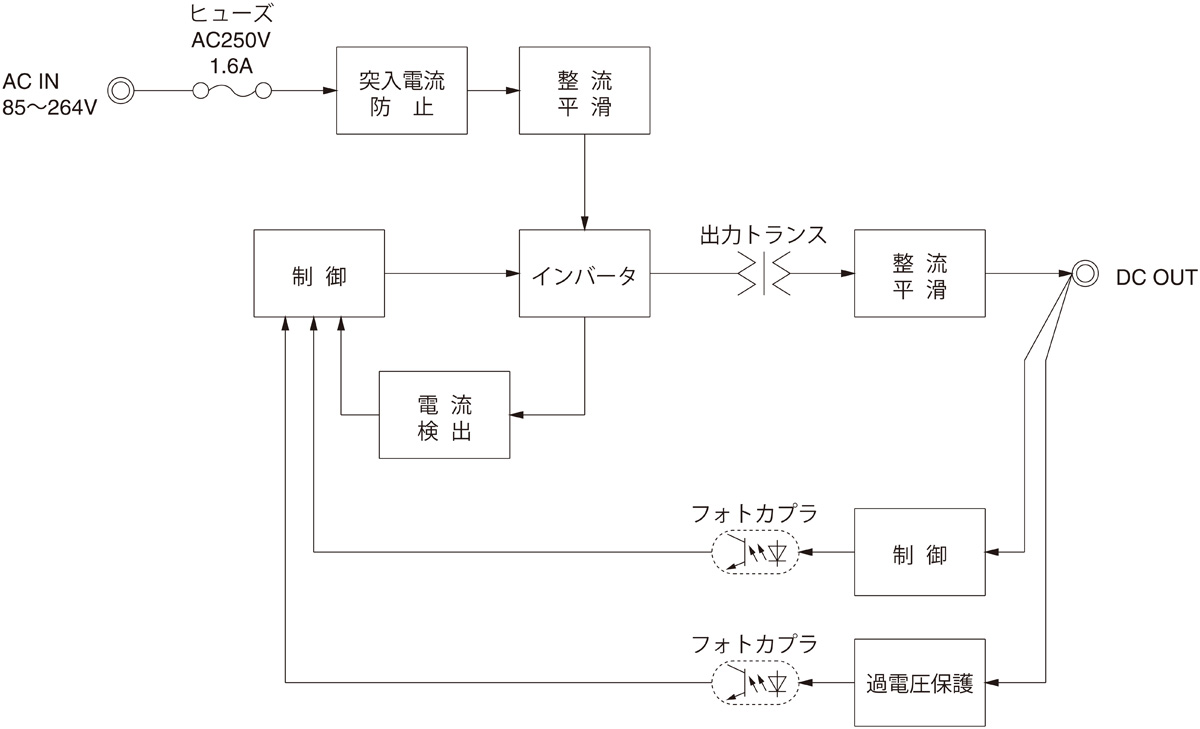

ブロックダイヤグラム
