定格入力：85 ～ 264VAC 1Φ
定格出力電力：10W
出力電圧：5V、12V、15V、24V
定格出力電力：10W
出力電圧：5V、12V、15V、24V
| 無償補償期間 | 5年（取扱説明書参照） |
|---|
本製品は面実装部品を使用しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
※オンボードタイプの 新製品 TEPSシリーズは こちら
TECS10Fの特長
高効率小型化
高調波電流規制対応（IEC61000-3-2準拠）
専用ハーネス等、充実したオプションパーツ
低待機電力（0.1Wtyp at AC230V時）
製品紹介動画
手のひらサイズのAC-DC電源 TECS/TEPSシリーズの紹介
呼称方法と製品オプション
TEC(1) S(2) 10(3) F(4) - □□(5) - □(6)
(1)シリーズ名(2)シングル出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
(6)オプション
E2：低漏洩電流
Y：ボリューム付
H：ピーク電流対応（12/24Vのみ）
N：カバー付
詳細は取り扱い説明のオプションの項をご参照ください。
推奨ノイズフィルタ
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| TECS10F-5 | 10.0W | 5V 2.0A |
| TECS10F-12 | 10.2W | 12V 0.85A |
| TECS10F-12-H | 10.2W（15.0W） | 12V 0.85A（ピーク：1.25A） |
| TECS10F-15 | 10.5W | 15V 0.7A |
| TECS10F-24 | 10.8W | 24V 0.45A |
| TECS10F-24-H | 10.8W（15.6W） | 24V 0.45A（ピーク：0.65A） |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

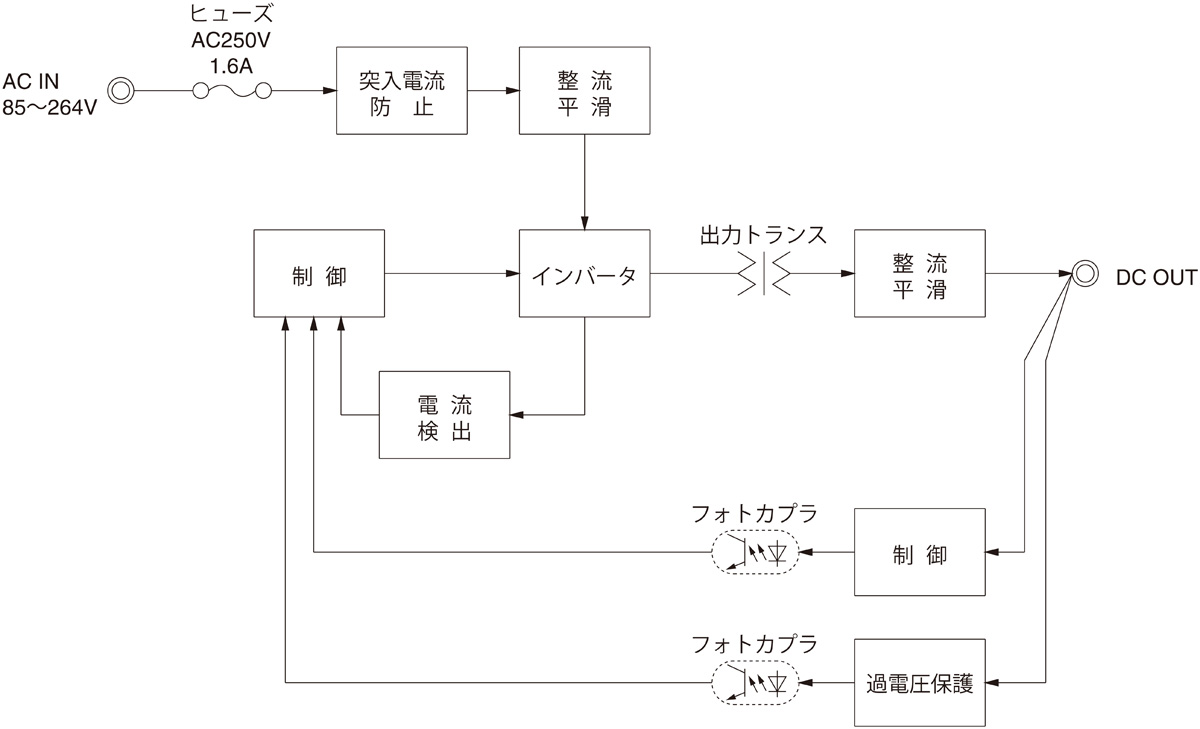

ブロックダイヤグラム
別売オプションパーツ
ハーネス
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-IN-29 | 入力用ハーネス（メーカ：J.S.T）です。 | - | |
| H-OU-34 | 出力用ハーネス（メーカ：J.S.T）です。 | - |
