PDA600F-36の特長
・PBAと同一外形、取付穴コンパチ・高効率
・出力電圧は0V近くまで可変可能(取扱説明書参照)
・定電流電源としての対応も可能(外付け回路が必要）
・専用ハーネスなど各種オプションパーツを対応
・各種アラームあり
・AUX(12V)付き
・並列運転 / N+1並列冗長運転
・SEMI F47 規格対応
製品紹介動画
AC-DC電源 PDAシリーズの紹介
呼称方法と製品オプション
PD(1) A(2) 600(3) F(4) - □(5)
(2)単一出力
(3)定格出力電力
(4)フルレンジ入力
(5)定格出力電圧
推奨ノイズフィルタ
仕様（概要）
| 項目 | 仕様 | |
|---|---|---|
| 入力電圧 | 85 ～ 264VAC 1Φ | |
| 出力 | 電力 | 648W |
| 電圧・電流 | 36V 18A | |
| 電圧可変範囲 | 25.20 ～ 39.60V | |
| 付属機能 | 過電流保護 | 定格電流の105% min （ピーク電流のあるものはピーク電流の101% min） で動作、 自動復帰 |
| 過電圧保護 | 43.2 ～ 54.0V | |
| リモートコントロール | 可能 | |
| リモートセンシング | 可能 | |
| その他 | - | |
| 使用温・湿度 | -20 ～ +70℃（ディレーティング有）, 20 ～ 90%RH（結露なし） | |
| 適応規格 | 安全規格 | UL62368-1, C-UL（equivalent to CAN/CSA-C22.2No.62368-1）, EN62368-1取得, 電安法準拠 |
| 雑音端子電圧 | CISPR11-B, CISPR32-B, EN55011-B, EN55032-B, FCC Part 15-B, FCC Part 18-B, VCCI-B 準拠 | |
| 高調波電流 | IEC61000-3-2（クラスA）準拠 ※ | |
| 構造 | 外形寸法（W×H×D） | 120×61×190mm （端子台およびねじ含まず） |
| 質量 | 1.6kg max | |
| 冷却方法 | 強制空冷（ファン内蔵） | |
| 無償補償期間 | 5年（取扱説明書参照） | |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

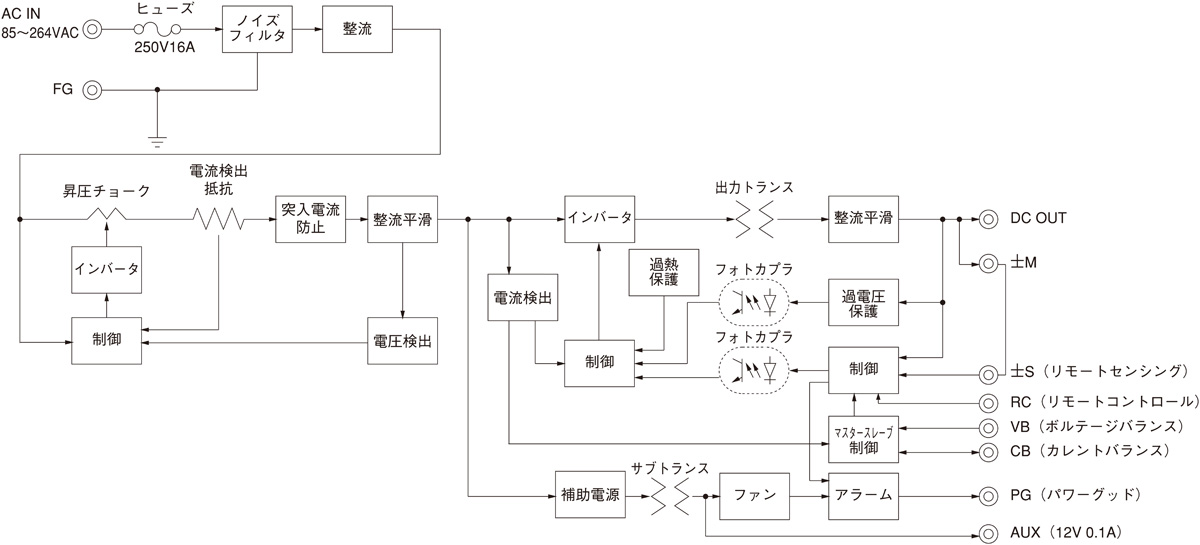

ブロックダイヤグラム
各種ドキュメントダウンロード
| テクニカルデータ | ||
|---|---|---|
| CADデータ | DXF | |
| 3D CADデータ | STEP | |
| IGES | ||
- ※掲載していない資料もあります。詳しくはお問い合せください。
別売オプションパーツ
ハーネス, 端子接続金具
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
ハーネス |
H-PA-3 | 並列運転をする場合に使用するハーネスです。 | - | |
| H-SN-20 | CN1、CN2の機能を使う場合に使用するハーネスです。 | - | ||
| H-SN-21 | リモートセンシングを除くCN2の機能を使う場合に使用するハーネスです。 | - | ||
| H-SN-22 | CN3の機能を使う場合に使用するハーネスです。 | - | ||
| H-SN-24 | リモートコントロール回路接続例（C）を使う場合に使用するハーネスです。 | - | ||
端子接続金具 |
B-MX-1 | 電源端子への接続を容易にするための単出力用金具です。 | - |
