定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：10W
出力電圧：±12V（+24）、±15V（+30）
定格出力電力：10W
出力電圧：±12V（+24）、±15V（+30）
| 無償補償期間 | 5年 |
|---|
※出力可変を行わない場合は、TRM端子はオープンにしてご使用ください。
MUW10の特長
表面実装（SMD） / スルーホール実装（DIP）タイプを用意高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
過電流保護回路付
リモートコントロール
外部出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用
製品紹介動画
低背・小型・汎用DCDCコンバータ電源 MUシリーズの紹介
呼称方法と製品オプション
MU(1) W(2) 10(3) 12(4) 12(5) B(6) - □(7)
(1)シリーズ名(2)2出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)オプション
G：入出力間C削除
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| MUW100512 | 10.8W | ±12V（+24V） 0.45A |
| MUW100515 | 10.5W | ±15V（+30V） 0.35A |
| MUW101212 | 10.8W | ±12V（+24V） 0.45A |
| MUW101215 | 10.5W | ±15V（+30V） 0.35A |
| MUW102412 | 10.8W | ±12V（+24V） 0.45A |
| MUW102415 | 10.5W | ±15V（+30V） 0.35A |
| MUW104812 | 10.8W | ±12V（+24V） 0.45A |
| MUW104815 | 10.5W | ±15V（+30V） 0.35A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

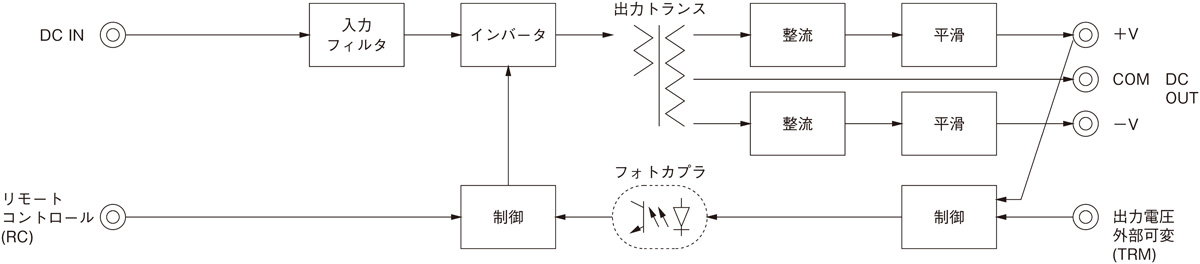

ブロックダイヤグラム
別売オプションパーツ
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
製品梱包トレイ |
P-MU6-1 | MUS6,MUW6,MUW10用トレイです。 | - | |
| P-MU6-2 | MUS6,MUW6,MUW10用トレイです。 | - |
