定格入力：DC4.5 ～ 9V, DC9 ～ 18V, DC18 ～ 36V, DC36 ～ 76V
定格出力電力：3W
出力電圧：3.3V、5V、12V、15V
定格出力電力：3W
出力電圧：3.3V、5V、12V、15V
| 無償補償期間 | 5年 |
|---|
※出力可変を行わない場合は、TRM端子はオープンにしてご使用ください。
MUS3の特長
表面実装（SMD） / スルーホール実装（DIP）タイプを用意高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
過電流保護回路付
リモートコントロール
外部出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用
製品紹介動画
低背・小型・汎用DCDCコンバータ電源 MUシリーズの紹介
呼称方法と製品オプション
MU(1) S(2) 3(3) 12(4) 05(5) B(6) - □(7)
(1)シリーズ名(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B：SMD
C：DIP
(7)オプション
G：入出力間C削除
機種ラインナップ
| 機種名 | 出力電力 | 出力電圧･電流 |
|---|---|---|
| MUS3053R3 | 1.98W | 3.3V 0.6A |
| MUS30505 | 3W | 5V 0.6A |
| MUS30512 | 3W | 12V 0.25A |
| MUS30515 | 3W | 15V 0.2A |
| MUS3123R3 | 1.98W | 3.3V 0.6A |
| MUS31205 | 3W | 5V 0.6A |
| MUS31212 | 3W | 12V 0.25A |
| MUS31215 | 3W | 15V 0.2A |
| MUS3243R3 | 1.98W | 3.3V 0.6A |
| MUS32405 | 3W | 5V 0.6A |
| MUS32412 | 3W | 12V 0.25A |
| MUS32415 | 3W | 15V 0.2A |
| MUS3483R3 | 1.98W | 3.3V 0.6A |
| MUS34805 | 3W | 5V 0.6A |
| MUS34812 | 3W | 12V 0.25A |
| MUS34815 | 3W | 15V 0.2A |
- ※詳細仕様、ご使用方法は、カタログ･取扱説明をご参照ください

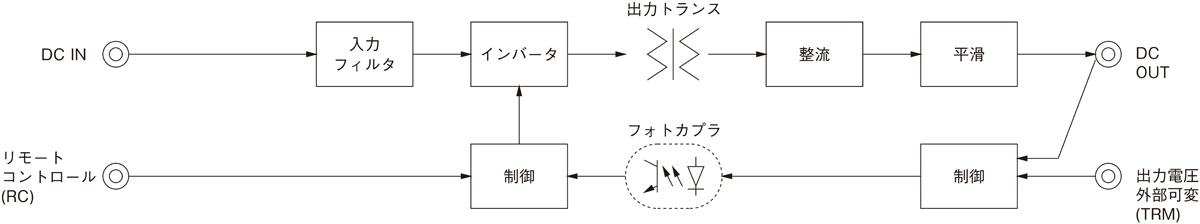

ブロックダイヤグラム
別売オプションパーツ
| 種類 | 型番 | 説明 | DXF | |
|---|---|---|---|---|
製品梱包トレイ |
P-MU1R5-1 | MUS1R5,MUW1R5,MUS3,MUW3用トレイです。 | - | |
| P-MU1R5-2 | MUS1R5,MUW1R5,MUS3,MUW3用トレイです。 | - |
