MGFS3

2017年発売
定格入力:DC9 ~ 36V, DC18 ~ 76V
定格出力電力:3W
出力電圧:3.3V, 5V, 12V, 15V
標準価格(税抜)
1,100円
RoHS エコモデル
UL・C-UL DEMKO CE
無償補償期間 10年(取扱説明 項番10参照)

MGFS3の特長

・業界標準パッケージ SIP6
・ワイド入力 DC9 ~ 36V / DC18 ~ 76V
・入出力間アイソレーションDC1,500V(1分間)
・過電流保護回路(自動復帰)
・アルミ電解 / タンタルコンデンサ未使用

呼称方法と製品オプション

MGF(1) S(2) 3(3) 24(4) 05(5) - (6)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)オプション
 Y2 : 出力電圧可変( +10%, -5%)

機種ラインナップ

機種名 出力電力 出力電圧・電流
MGFS3243R3 2.64W 3.3V 0.8A
MGFS32405 3W 5V 0.6A
MGFS32412 3W 12V 0.25A
MGFS32415 3W 15V 0.2A
MGFS3483R3 2.64W 3.3V 0.8A
MGFS34805 3W 5V 0.6A
MGFS34812 3W 12V 0.25A
MGFS34815 3W 15V 0.2A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

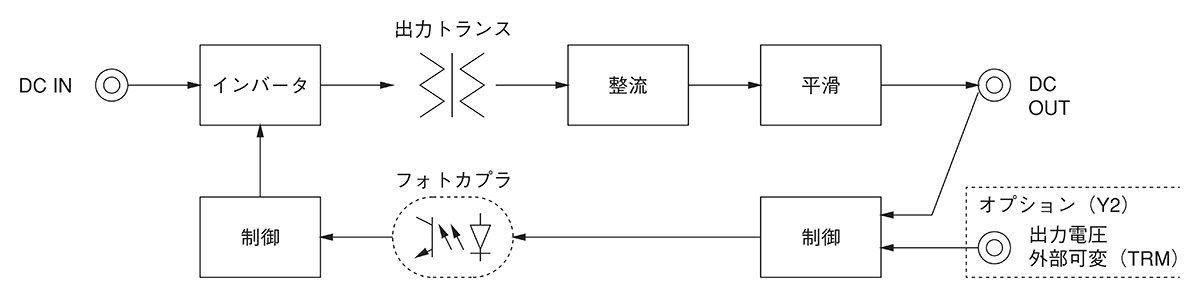

ブロックダイヤグラム
