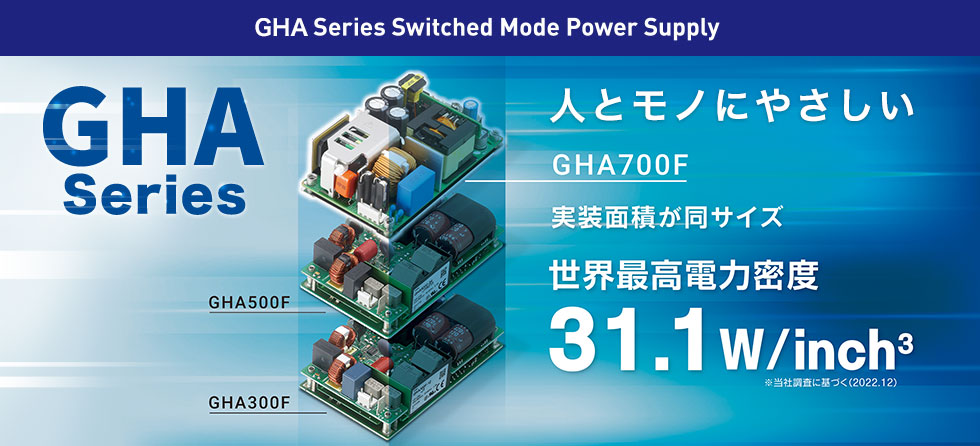

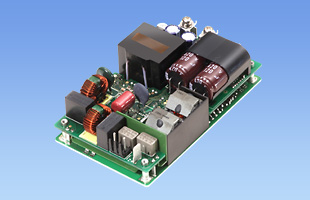

GHA Series　人とモノにやさしい

お客様が実現したいこと

1.装置の静音性を向上させたい

大電力電源はファンが内蔵されており、装置の使用場所によっては騒音の問題が発生することがあります。

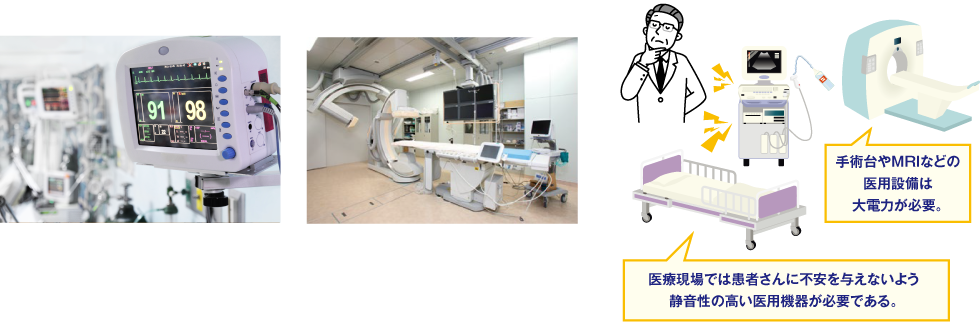

特に医用機器では静音性が求められます。

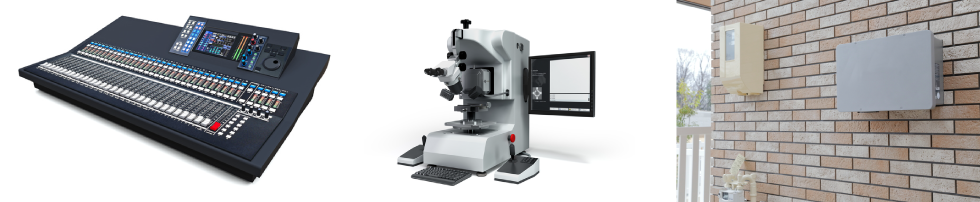

他に静音が求められるアプリケーションとしてはミキサー、画像測定器や電子顕微鏡、
住宅用のパワーコンディショナーなどがあります。


2.装置を小型化したい

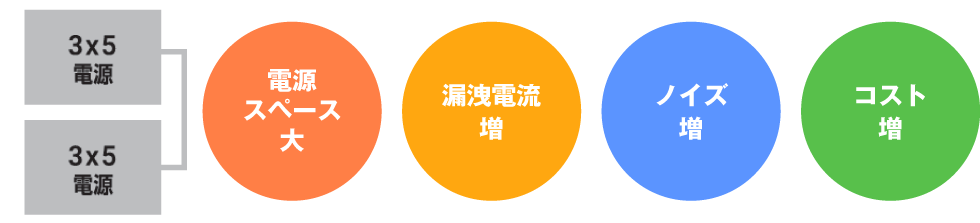

従来の3×5インチ電源でハイパワー電源を構成すると、電源を並列運転しなければなりません。
そのために電源の占有面積が大きくなり、並列配線コスト増、

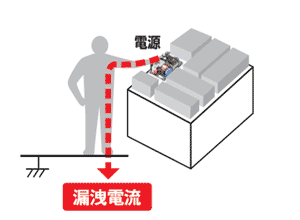

並列に伴う弊害（漏洩電流増、ノイズ増）も発生します。
ハイパワーで小型な3×5インチ電源があると上記の課題を解決できます。


GHAシリーズの提案

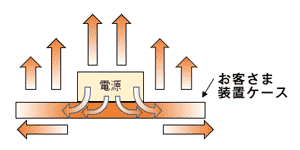

1. 伝導放熱

  • ■伝導放熱
    熱が装置内に留まる従来の製品と異なり、外に熱を逃がす構造にしてお客様の装置全体を小さくすることが可能です。

2.医用機器規格取得

  • ■医用機器規格
    IEC60601　対応
  • ■BF対応、接触漏洩電流100μA以下

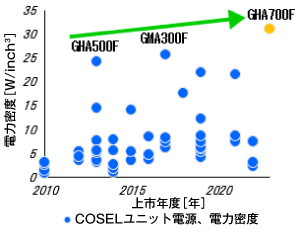

3.高電力密度

  • ■3×5サイズ
    電力密度が高いので、電源設置スペース確保のための設計自由度が向上します。

GHAシリーズは、ファンレスと高電力密度電源でお客様のコト実現に貢献します。

その他シーン提案

1.アプリケーションのZEB対応をアシスト

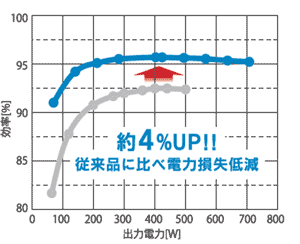

  • ■GHA700Fは効率96%で、お客様のアプリケーションの省エネに貢献します。
  • ■GHA700FはIEC61558-2-16準拠設計のため、IEC60335への対応が容易です。

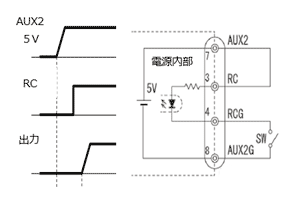

2.絶縁されたAUX電源

  • ■電源出力とAUX電源が絶縁されているのでロジック回路が組みやすく設計自由度が向上できます。（オプション対応）

3.異物混入リスク低減

  • ■粉塵の多い環境でもファンレスなので安心。
  • ■伝導放熱なので密閉筐体が実現できます。

GHAシリーズラインナップ

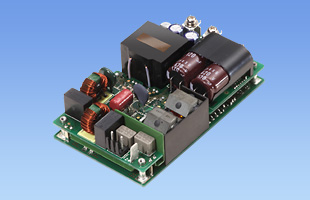

GHA300F

機種名 出力電力 出力電圧･電流
GHA300F-12 300W 12V 25A 強制通風 +50℃
12V 8.4A 自然空冷 +40℃
12V 4.5A 自然空冷 +50℃
GHA300F-24 300W 24V 12.5A 強制通風 +50℃
24V 4.2A 自然空冷 +40℃
24V 2.2A 自然空冷 +50℃
GHA300F-48 302.4W 48V 6.3A 強制通風 +50℃
48V 2.1A 自然空冷 +40℃
48V 1.1A 自然空冷 +50℃

GHA500F

機種名 出力電力 出力電圧･電流
GHA500F-12 500.4W 12V 41.7A 強制通風 +50℃
12V 12.5A 自然空冷 +40℃
12V 9.2A 自然空冷 +50℃
12V 30A 伝導冷却 +0℃
12V 16.7A 伝導冷却 +50℃
GHA500F-15 501W 15V 33.4A 強制通風 +50℃
15V 10A 自然空冷 +40℃
15V 7.4A 自然空冷 +50℃
15V 24A 伝導冷却 +0℃
15V 13.4A 伝導冷却 +50℃
GHA500F-24 504W 24V 21A 強制通風 +50℃
24V 6.3A 自然空冷 +40℃
24V 4.6A 自然空冷 +50℃
24V 15A 伝導冷却 +0℃
24V 8.4A 伝導冷却 +50℃
GHA500F-30 501W 30V 16.7A 強制通風 +50℃
30V 5A 自然空冷 +40℃
30V 3.7A 自然空冷 +50℃
30V 12A 伝導冷却 +0℃
30V 6.7A 伝導冷却 +50℃
GHA500F-48 504W 48V 10.5A 強制通風 +50℃
48V 3.2A 自然空冷 +40℃
48V 2.3A 自然空冷 +50℃
48V 7.5A 伝導冷却 +0℃
48V 4.2A 伝導冷却 +50℃
GHA500F-56 504W 56V 9A 強制通風 +50℃
56V 2.7A 自然空冷 +40℃
56V 1.9A 自然空冷 +50℃
56V 6.4A 伝導冷却 +0℃
56V 3.6A 伝導冷却 +50℃

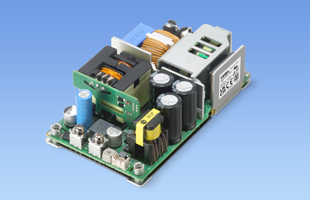

GHA700F

機種名 出力電力 出力電圧･電流
GHA700F-12-J1 650.4W 12V 54.2A 強制通風 +50℃
12V 33.4A 自然空冷 +30℃
12V 22.2A 自然空冷 +50℃
12V 33.4A 伝導冷却 +50℃
GHA700F-24-J1 700.8W 24V 29.2A 強制通風 +50℃
24V 16.7A 自然空冷 +30℃
24V 11.1A 自然空冷 +50℃
24V 16.7A 伝導冷却 +50℃
GHA700F-30-J1 699.0W 30V 23.3A 強制通風 +50℃
30V 13.4A 自然空冷 +30℃
30V 8.9A 自然空冷 +50℃
30V 13.4A 伝導冷却 +50℃
GHA700F-48-J1 700.8W 48V 14.6A 強制通風 +50℃
48V 8.4A 自然空冷 +30℃
48V 5.6A 自然空冷 +50℃
48V 8.4A 伝導冷却 +50℃
GHA700F-56-J1 700.0W 56V 12.5A 強制通風 +50℃
56V 7.2A 自然空冷 +30℃
56V 4.8A 自然空冷 +50℃
56V 7.2A 伝導冷却 +50℃
