SUCS6

2004年発売
定格入力:DC4.5 ~ 9V, DC9 ~ 18V, DC18 ~ 36V, DC36 ~ 76V
定格出力電力:6W
出力電圧:3.3V、5V、12V、15V
RoHS エコモデル
UL・C-UL TUV CE UKCA
無償補償期間 5年

※出力可変を行わない場合は、TRM端子はオープンにしてご使用ください。

SUCS6の特長

表面実装(SMD) / スルーホール実装(DIP)タイプを用意
高効率・高周波スイッチングで薄型・軽量・省床面積
入出力間アイソレーション
過電流保護回路付
リモートコントロール
外部出力電圧可変可能
アルミ電解 / タンタル電解コンデンサ未使用

呼称方法と製品オプション

SUC(1) S(2) 6(3) 12(4) 05(5) B(6) P(7) - (8)

(1)シリーズ名
(2)単一出力
(3)定格出力電力
(4)定格入力電圧
(5)定格出力電圧
(6)端子形態
B:SMD
C:DIP
(7)梱包形態
空白:プラスチックカバー
P:トレイ
(SMDタイプのみ)
(8)オプション
G:入出力間c削除
C:コーティング(DIPタイプのみ)※
※安全規格未取得

機種ラインナップ

機種名 出力電力 出力電圧・電流
SUCS6053R3 3.96W 3.3V 1.2A
SUCS60505 5W 5V 1A
SUCS60512 6W 12V 0.5A
SUCS60515 6W 15V 0.4A
SUCS6123R3 4.46W 3.3V 1.35A
SUCS61205 6W 5V 1.2A
SUCS61212 6W 12V 0.5A
SUCS61215 6W 15V 0.4A
SUCS6243R3 4.46W 3.3V 1.35A
SUCS62405 6W 5V 1.2A
SUCS62412 6W 12V 0.5A
SUCS62415 6W 15V 0.4A
SUCS6483R3 4.46W 3.3V 1.35A
SUCS64805 6W 5V 1.2A
SUCS64812 6W 12V 0.5A
SUCS64815 6W 15V 0.4A
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

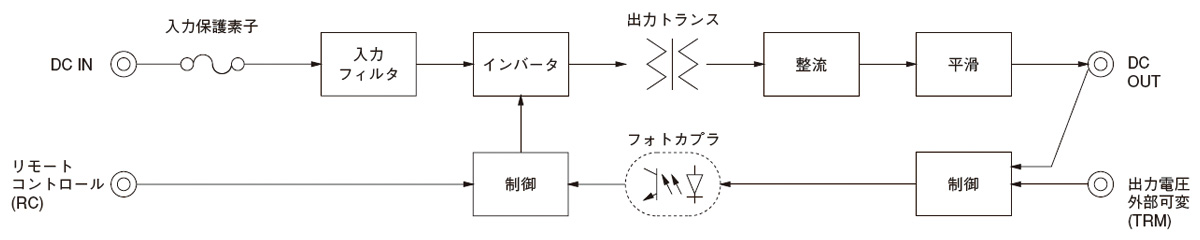

ブロックダイヤグラム

表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
