TSD-600

2021年発売

TSD-600の特長

入出力ブスバータイプ
使用最大電圧528V:480V系入力の10%電圧変動対応
耐飽和性能向上
漏洩電流選択可能
SCCR値:10kA(UL508Aによる適用可能な見做し値)

製品紹介動画

三相ノイズフィルタ TSDシリーズの紹介

呼称方法と製品オプション

TSD(1) - 600(2) - 186(3)


(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。
   ※低漏洩電流タイプ(接地コンデンサ容量変更)については、お問い合わせください。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
TSD-600-105 45mA / 70mA max
3.5mA / 7.0mA max
CY1:0.22μF
CY2:0.1μF
CY3:0.22μF
TSD-600-215 80mA / 130mA max
7.5mA / 15mA max
CY1:1.0μF
CY2:0.1μF
CY3:1.0μF
TSD-600-665 220mA / 350mA max
20mA / 40mA max
CY1:2.2μF
CY2:2.2μF
CY3:2.2μF
TSD-600-136 420mA / 660mA max
40mA / 80mA max
CY1:2.2μF
CY2:2.2μF
CY3:2.2μF
TSD-600-186 540mA / 850mA max
50mA / 100mA max
CY1:2.2μF
CY2:2.2μF
CY3:2.2μF
  • ※入力Δ結線250V /400V 60Hz  入力Y結線250V / 500V 60Hz
    上段:Δ結線、下段:Y結線

仕様(概要)

項目 仕様
定格電圧 三相三線式 500V 50/60Hz
定格電流 600A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 210×125×360mm
質量 10.5kg max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

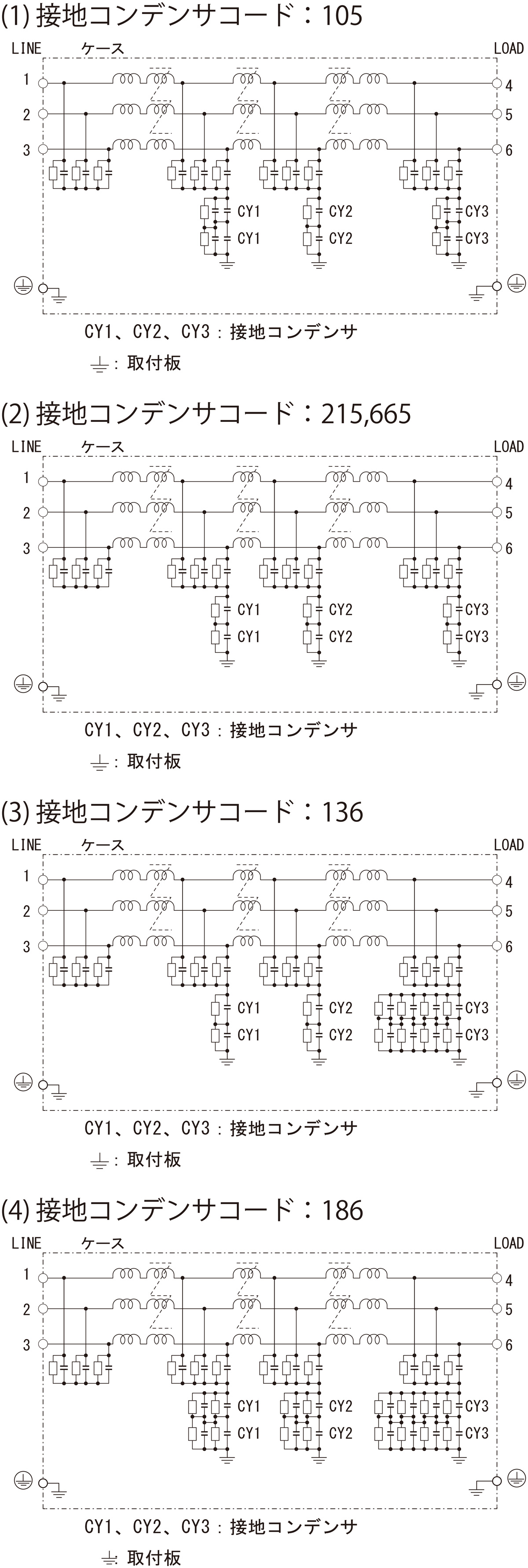

回路構成

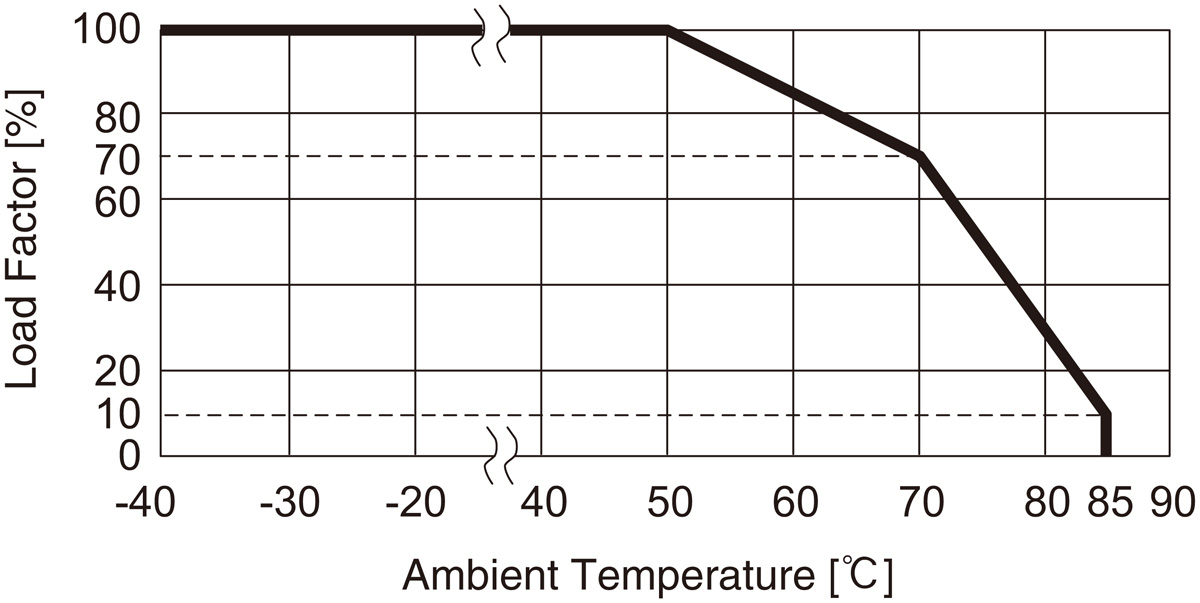

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。

同等モデル(電圧電流定格)

特長 モデル名 発売 カタログ
取扱説明
低背型、150kHz-1MHz低域周波数帯超高減衰タイプ、多段フィルタ TSC-600 2013年 カタログ
取扱説明
  • ※詳細仕様、ご使用方法は、当該製品のページ、カタログ・取扱説明をご参照ください
表1 製品ステータス情報
項番 製品ステータス 定義
1 新製品 当社新製品。新規採用を推奨している製品
2 推奨品 新規採用を推奨している製品
3 表示なし 量産中の製品
4 非推奨品 新規での採用を推奨していない製品
既存のお客様は引き続きご購入頂けます
5 生産中止予定品 生産中止案内が発行され、最終オーダーのご検討をお願いしている製品
6 生産中止品 最終オーダーの受付を終了した製品
