NAM-50

2021年発売

NAM-50の特長

277VAC / 300VDC
工場配電盤やビル設備などで使用する277VACの装置でも使用可能
4kV耐圧標準対応
SCCR値:10kA(UL508規格対応)

呼称方法と製品オプション

NAM(1) - 50(2) - 000(3)

(1)シリーズ名
(2)定格電流
(3)接地コンデンサコード
   機種ラインナップを参照ください。
   ※接地コンデンサコードが異なると減衰特性は異なります。

機種ラインナップ

機種名 漏洩電流※ コンデンサ容量(公称値)
NAM-50-000 5μA / 10μA max なし
NAM-50-471 50μA / 100μA max 470pF
  • ※入力125V / 250V 60Hz

仕様(概要)

項目 仕様
定格電圧 1 φ 277VAC / 300VDC
定格電流 50A
使用温度 -40 ~ +85℃(ディレーティング特性参照)
安全規格 UL60939[Overvoltage Category:Ⅲ Altitude:3000m]
CSA C22.2 No.8(C-UL)
EN60939(DEMKO)[Overvoltage Category:Ⅲ Altitude:3000m]
ENEC
構造 外形寸法(W×H×D) 65×54×153mm
質量 750g max
無償補償期間 5年
  • ※詳細仕様、ご使用方法は、カタログ・取扱説明をご参照ください

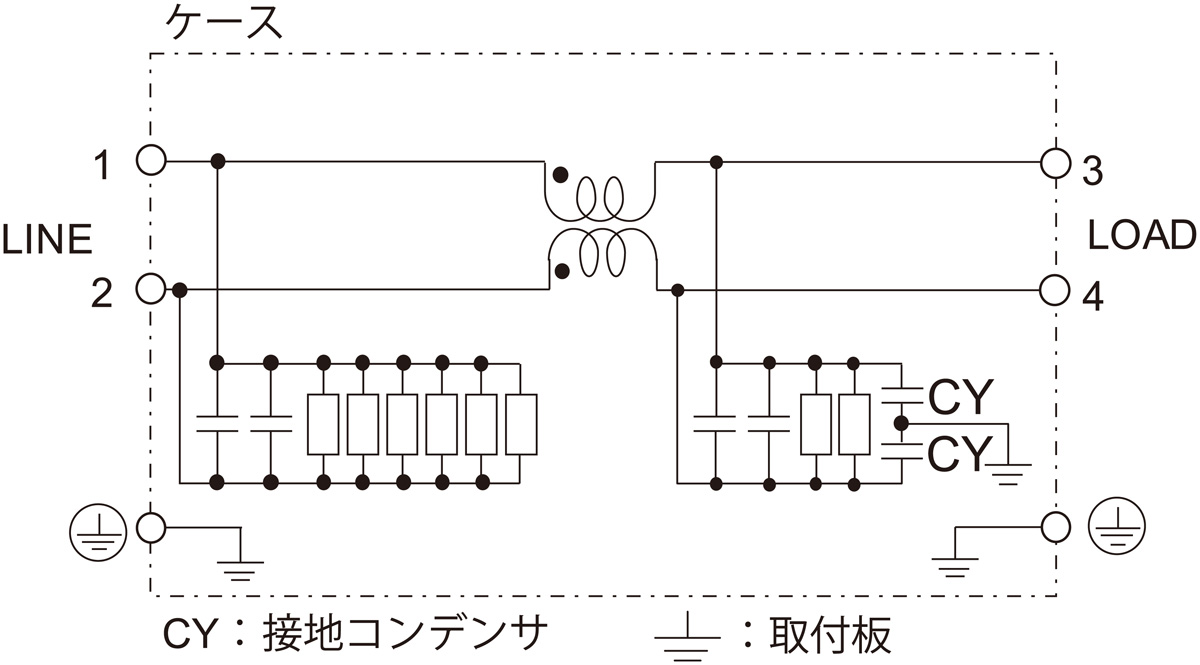

回路構成

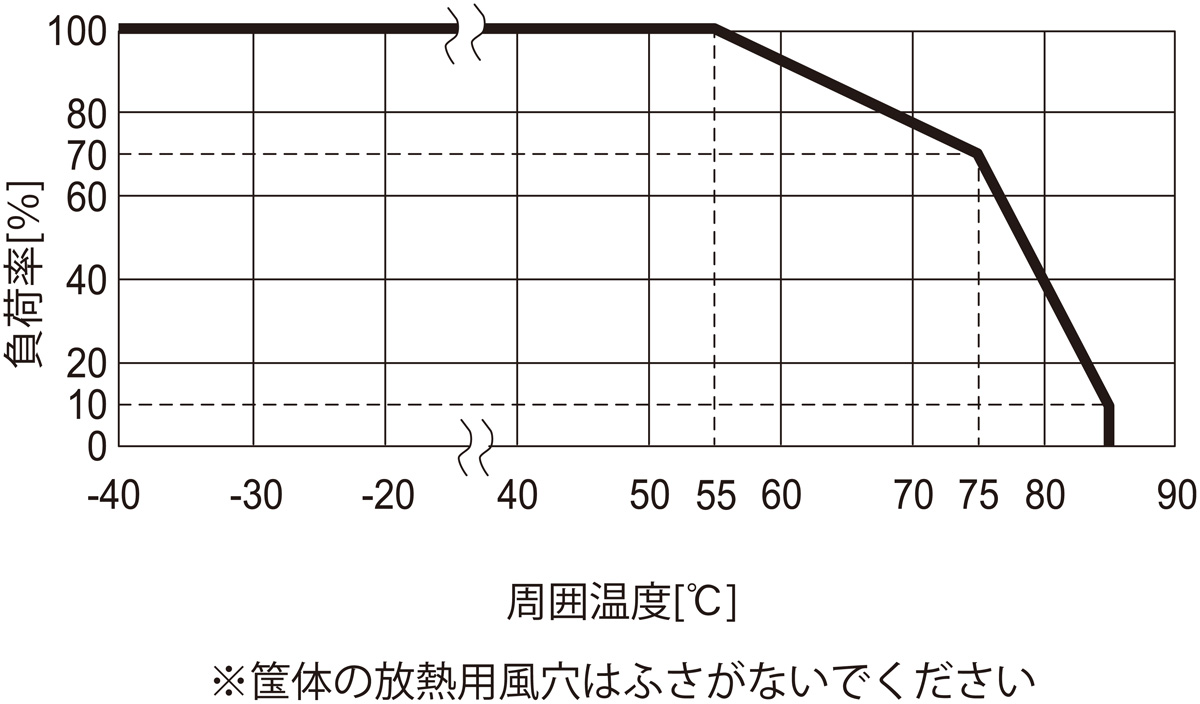

ディレーティング特性

各種ドキュメントダウンロード

テクニカルデータ
CADデータ DXF
3D CADデータ STEP
IGES
  • ※掲載していない資料もあります。詳しくはお問い合せください。
